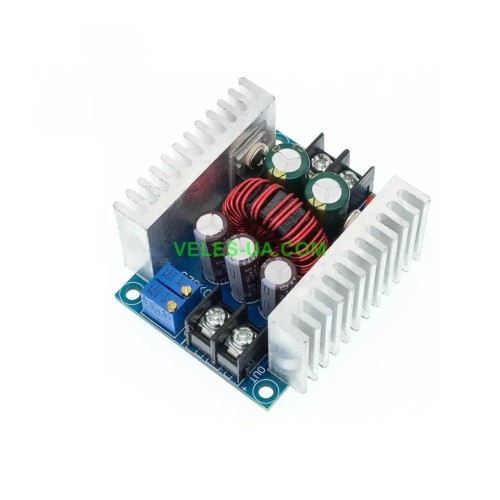

модуль Step-Down DC-DC, 20A, Uin=6-40V, Uout=1.2-36V, 300W, на зниження (артикул: 09-1474.)
Відкласти
Порівняти
390.00 грн.
У наявності
Знайшли дешевше?
v
Імпульсний перетворювач 300W 20Ампер DC-DC призначений для зміни вхідної напруги. За допомогою цього модуля можна регулювати не тільки вихідну напругу, а й силу струму.
Зміна вихідних параметрів понижуючого перетворювача здійснюється за допомогою багатооборотних підстроювальних резисторів.
Застосовувати даний конвертер напруги можна як драйвер потужних світлодіодів, зарядний пристрій акумуляторів з великою ємністю і т.д.
Регулюються значення вихідної напруги та струму навантаження за допомогою 2 підстроювальних резисторів:
CV: регулюється вихідна напруга
CC: регулюється вихідний струм
Джерело живлення та навантаження підключаються до плати перетворювача за допомогою 2 клемників. Призначення висновків клемників:
IN+: вхідна напруга живлення 6 - 40 В
IN-: «земля»
OUT+: вихідна напруга живлення 1,2 - 36 В
OUT-: загальний провід навантаження
Технічні характеристики перетворювача:
Вхідна напруга, 6 ... 40
Вихідна напруга, 1,2 ... 36
Максимальна вихідна потужність, Вт 300
ККД, % 95
Максимальна вихідна сила струму, А 20
Вихідна пульсація, мВ 50
Регулювання напруги, % 0,5
Регулювання навантаження, % 2,5
Робочий діапазон температур, °C -40...+85
Розміри модуля, мм 60 х 53 х 27
