Регулятор потужності постійної напруги 12/24V до 18A (збірка) (артикул: 09-0299.)
Відкласти
Порівняти
255.00 грн.
У наявності
Знайшли дешевше?
v

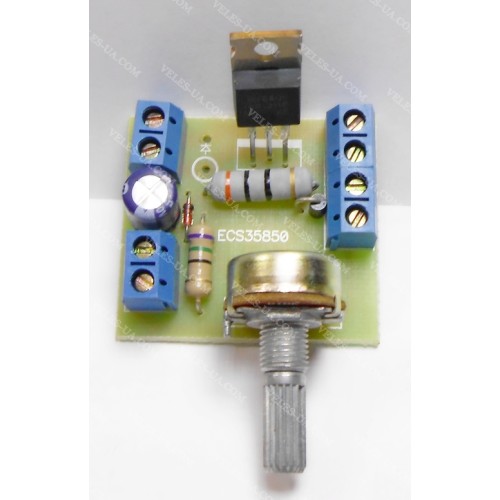

Плата регулятора призначена для плавної зміни постійного струму. Схема проста та розрахована на різну потужність, яка обумовлена лише типом регулюючого транзистора VТ1. При виборі регулюючого транзистора потрібно забезпечити мінімум 3-х кратний запас по струму ,що проходить через канал транзистора VT1. Демпферний діод VD3 вибираєсться по зворотньюму струму не менше ніж струм навантаження(наприклад двигуна). Допускаєсться при великих потужностях розміщати VD3 безпосередньо на клемах двигуна, при необхібності використовувати радіатор. Також при необхідності на радіатор ставиться VТ1, а також використовується вентилятор(кулер) для додаткового обдува, для чого на платі передбачені окремі контакти.
Конденсатор фільтру С6 розташовується за межами плати і під`єднуєсться короткими провідниками. Живлення схеми і живлення нагрузки бажано використовувати окреме за для зменшення завад, але може бути й спільне. При роботі схеми регулятора на великі потужності (більше 10А) необхідно збільшити товщину силових провідників на платі шляхом напайки відрізків товстого мідного дроту.
Діод VD2 захищає схему від неправильного підключення живлення.
