ЗП контролер заряду 1S 4.2V, 2S 8.4V, 2A, Li-ion, TP5100 модуль (артикул: 09-1560.)
Відкласти
Порівняти
65.00 грн.
У наявності
Знайшли дешевше?
v
арактеристики та опис
Основні
Тип акумулятора
Li-Ion
Струм заряду
2 А
Індикатор заряду елементів живлення
Так
Габаритні розміри
Довжина
25 мм
Висота
6 мм
Ширина
17.2 мм
Контролер заряду TP5100 2A для Li-on акумуляторів, з можливістю встановлення бажаного варіанту заряду:
1S 4.2V — для заряджання одного елемента Li-on 18650
2S 8.4V - для заряду двох елементів Li-on 18650 з'єднаних послідовно.
Контроллер заряда TP5100 — це контролер заряду Li-on акумуляторів, який дає змогу керувати зарядом одного або двох акумуляторів одночасно.
Ультракомпактний корпус QFN16 і проста зовнішня схема роблять TP5100 ідеальним для портативного обладнання.
Струм заряду до 2 А достачений практично для будь-яких випадків.
Контролер заряду Li-on акумуляторів 18650 TP5100 має захист від зниженої напруги, захист від перегрівання, захист від короткого замикання, захист від неправильного ввімкнення акумулятора (захист від переполюсування).
Для TP5100 потрібно забезпечити вхідну напругу 5 В-15 В. Струм заряду може регулюватися зовнішнім резистором (не йде в комплекті) або через заміну токозадних резисторів.

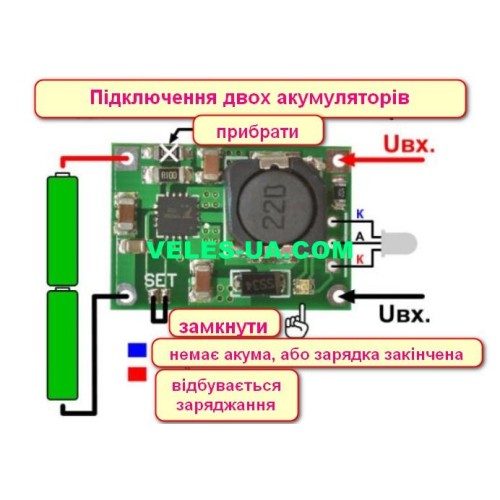

Режим роботи контролера (4.2V або 8.4V) задається за допомогою перемички SET.
Перемичка SET встановлена — режим 8.4V, перемичка SET немає — режим 4.2 В (встановлено за замовчуванням).
Характеристики:
Підтримка одного або двох акумуляторів (Вихідна напруга до 4.2 В або 8.4 В)
Регульований струм заряду. 0,1 А-2А (за замовчуванням 2 А)
Широкий діапазон вхідної напруги 5 В-18 В
Світлодіодний індикатор стану заряду (червоний, синій)
Захист від перегрівання,
Захист від перевантаження за струмом,
Захист від зниженої напруги
Захист від неправильного ввімкнення акумулятора (захист від переполюсування),
Захист від короткого замикання
Частота перетворення 400 кГц,
Корисна індуктивність 20 мкГн,
Робоча температура до 85 °C
Розмір: 25 х 17 х 5 мм
