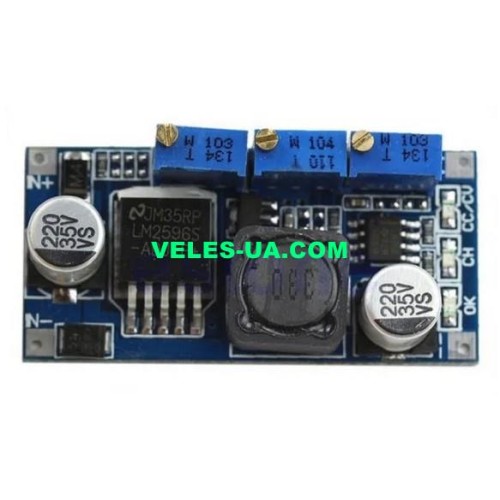

модуль Step-Down DC-DC, 3.0A, Uin=7-35V, Uout=1.25-30V, LM2596S-ADJ, на зниження (артикул: 09-1495.)
Відкласти
Порівняти
0.60 грн.
Під замовлення
очікується
очікується
Знайшли дешевше?
v
Перетворювач постійного струму на пониження напруги DC/DC з регулюванням струму
Вхідна напруга: 7-35В
Вихідна напруга: 1,25-30 В
Вихідний струм: до 3A
Частота комутації: 150 кГц
Розміри модуля: 48 мм х 23 мм х 14 мм
Додаток: Світлодіодний драйвер, зарядний пристрій акумулятора
Перетворювач на пониження постійної напруги використовується для зниження вхідної напруги в ланцюзі.
Його можна використовувати в простих проектах на мікроконтролах.
У використанні перетворювач простий: підключіть джерело напруги до входів перетворювача IN + і IN -, а потім підключіть потрібний пристрій до виходів і подайте живлення.
Після налаштування перетворювача ви можете почати роботу.
На платі перетворювача є три резистори налаштування.
Перший SW1 відповідає за коригування вихідної напруги.
Вхід постачається з постійною напругою від 7 до 35 В, і на виході ми отримуємо задану постійну напругу від 1,25 до 30 В.
Цей пристрій також є джерелом постійного струму.
Другий параметр Resistor SW2 відповідає за коригування вихідного струму.
У всіх інших стабілізаторів обмеження струму - це надзвичайна ситуація, а поведінка не нормалізується
(можливо, перегрівання, відключення тощо).
У цьому стабілізаторі обмеження струму - це режим роботи та поріг вихідного струму регулюється.
Стан обмеження струму показаний окремим світлодіодним B1 (червоним).
Третій резистор SW3 встановлює граничну напругу, при якій закінчується зарядка.
Плата містить індикатор поточного обмежувача B1, індикатор зарядки B2 (червоний), індикатор закінчення зарядки B3 (зелений).
Для підключення вхідної напруги перетворювач має два клеми, до яких припаять пайка, приєднується джерело вхідної напруги.
Позначення терміналів IN +, IN -.
Для підключення пристроїв до виходу перетворювача надається дві клеми, до яких припаять пайка, додається споживач вихідної напруги.
Контакт із призначенням OUT+, OUT -.
Також є 4 кріпильні отвори для фіксації дошки на дошці перетворювача.
